學習和實踐邏輯數據建模

概念數據建模 ERD

看板板專案 2 邏輯資料模型

概念性資料模型 ERD

首先要經過概念數據建模過程,並使用此 ERD 來進行邏輯數據建模。

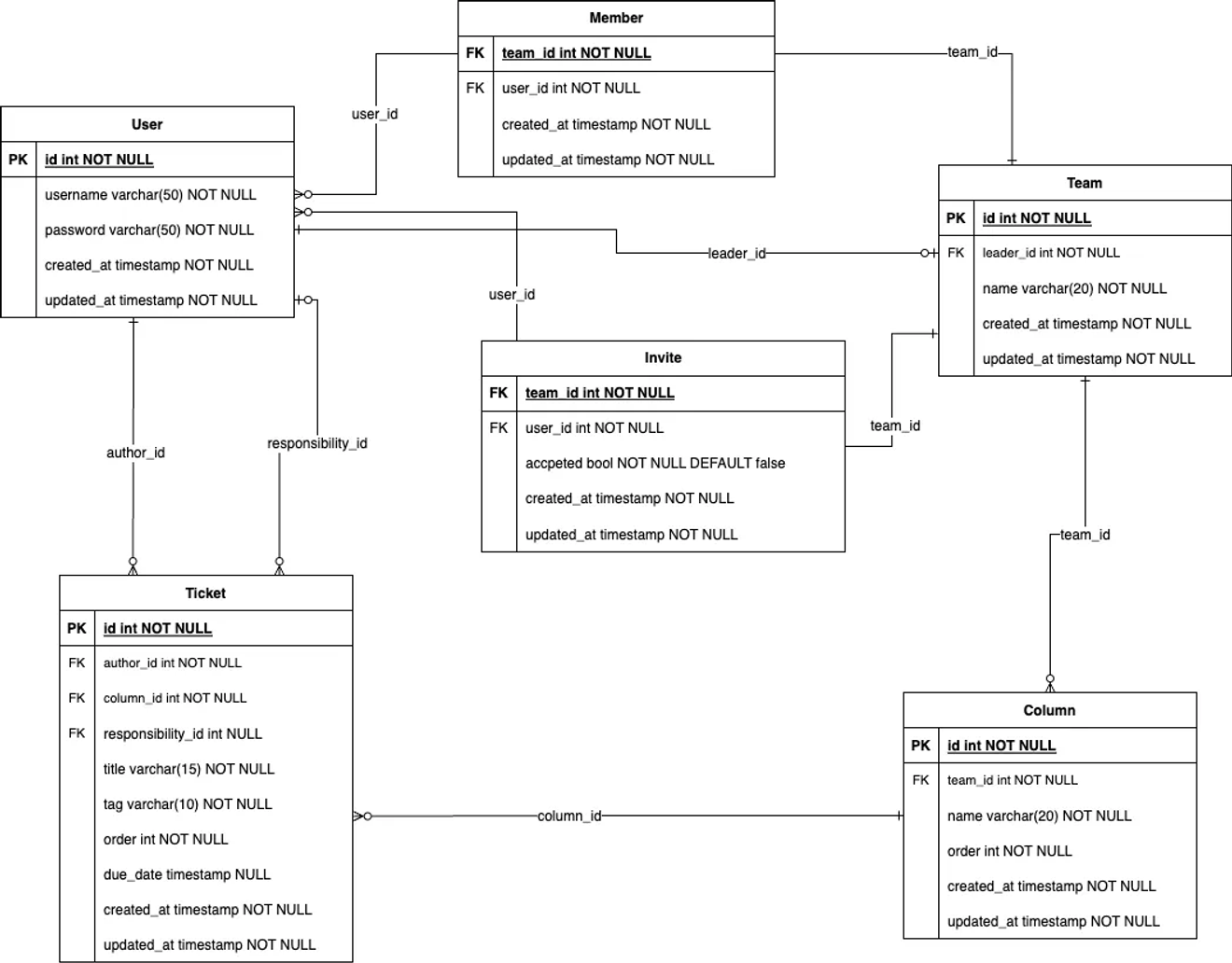

邏輯數據建模 ERD

看板板專案 2 邏輯資料模型

邏輯資料模型 ERD

比較困難的是,要以映射表為基準,思考與兩個表之間的關係。

透過概念數據建模 ERD 將其轉換成表格形式,並進行正規化。

正規化

正規化步驟應依序進行。查看上面的 ERD,可以發現它符合第一正規型。

為了滿足第二正規型,需要將 Ticket 表格中的 Tag 建立為表格,並將該標籤的 PK 用作 FK。

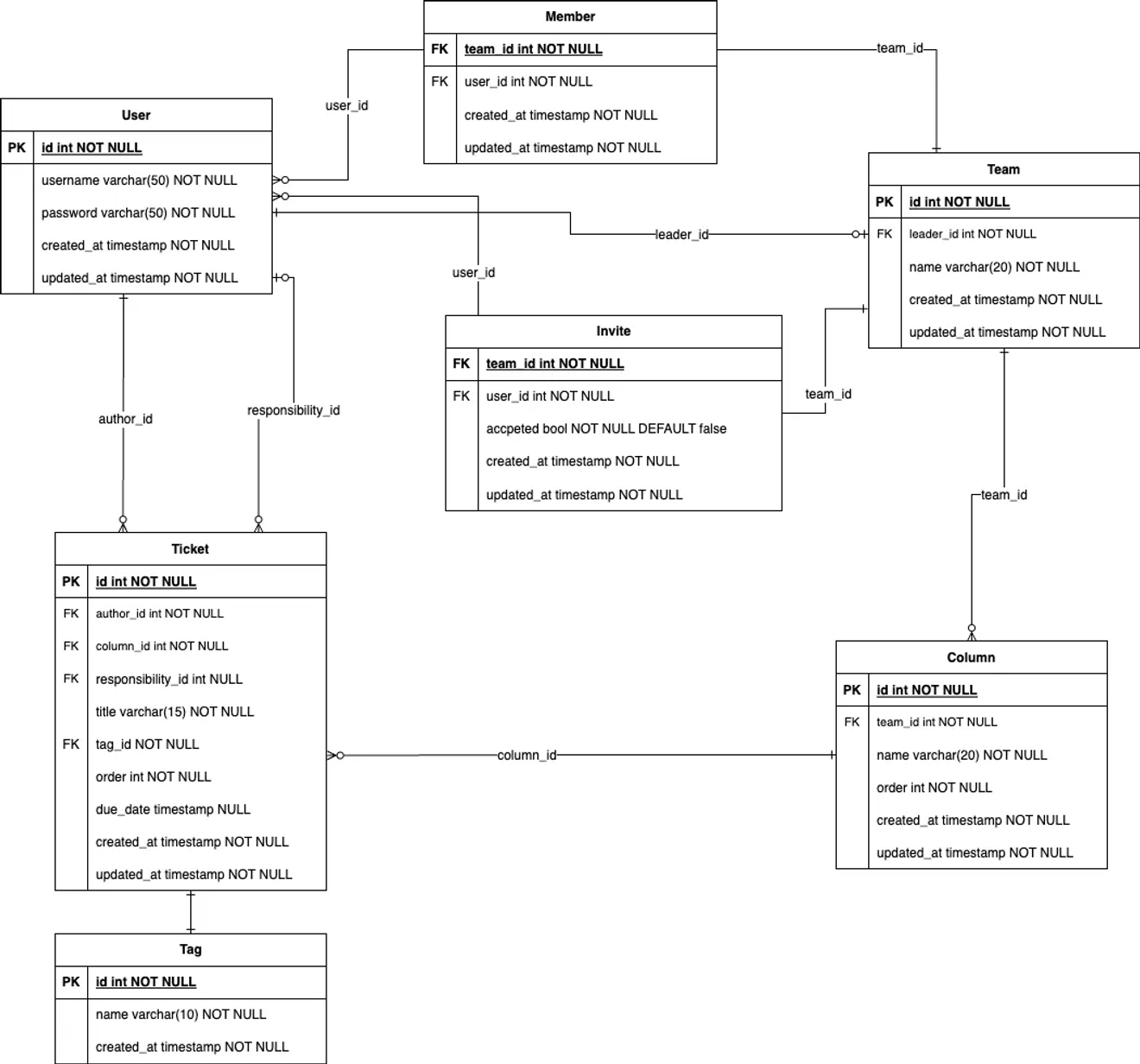

看板板專案 2 邏輯資料模型

進行正規化的樣子

現在需要檢查它是否符合第三正規型,但由於還沒有掌握概念,因此覺得很困難。
是否需要將 Ticket 表格中的 author_id 和 responsibility_id 分開到其他表格中,這是一個問題,但它不是 N:M 關係,而是 FK,因此決定跳過。
